導(dǎo)語：在我國，建筑滲漏率一直居高不下，滲漏已成為除建筑結(jié)構(gòu)之外影響建筑質(zhì)量的第二大問題，被稱為“建筑癌癥”。如何從材料根源上治理滲漏，已成為當前社會和行業(yè)的一大共識。青龍丙烯酸鹽噴膜防水材料及其工藝應(yīng)運而生，它不僅性能卓越，而且還能神奇自愈，從而能夠很好的避免了竄水。

今天，我們就以青龍丙烯酸鹽噴膜防水材料在江蘇蘇州一工程上應(yīng)用，為大家說說這一材料的方案設(shè)計及施工工法。

一、 項目介紹

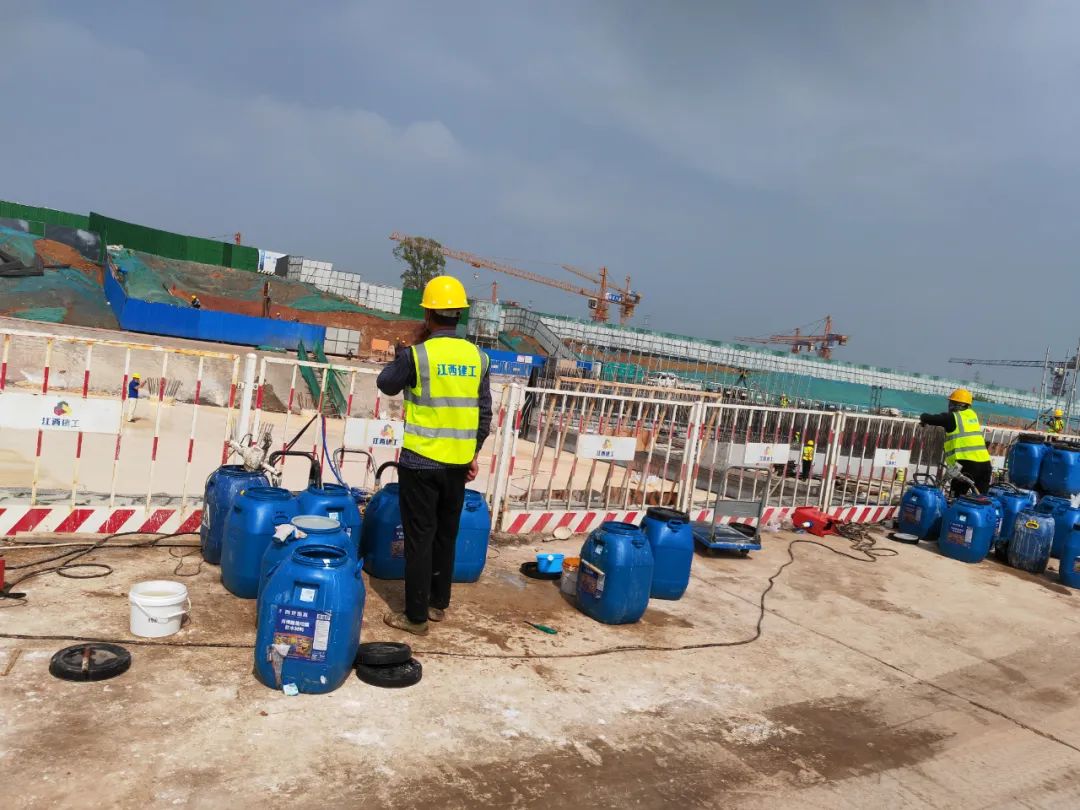

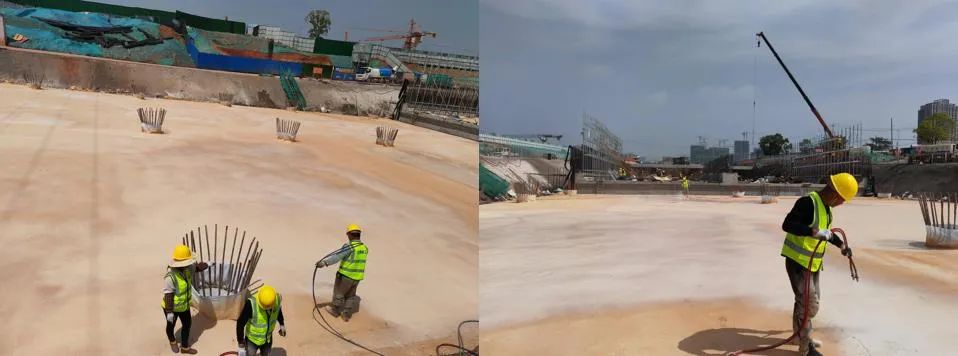

蘇州科博館位于蘇州市昆山開發(fā)區(qū)，工程主要施工作業(yè)面為地下通道頂板。根據(jù)多方研究，選用我司丙烯酸鹽噴膜工法施工。

之所以選擇青龍丙烯酸鹽噴膜，是因為該產(chǎn)品以其易施工及優(yōu)越的耐久性、環(huán)保性、不透水性、經(jīng)濟性、一次成膜等特點，越來越廣泛應(yīng)用于地下防水工程，受到各地地鐵總公司等甲方以及隧道等地下工程施工總包單位、地鐵規(guī)劃設(shè)計院等設(shè)計單位的推崇。

另外，青龍丙烯酸鹽噴膜及工藝已獲得國家專利產(chǎn)品認證和廣東省科技進步二等獎，在丙烯酸鹽噴膜生產(chǎn)、研發(fā)上具有行業(yè)領(lǐng)先優(yōu)勢。

該發(fā)明專利是一項由成膜材料、噴膜設(shè)備、施工工藝、檢測方法構(gòu)成的系統(tǒng)技術(shù)，能有效適應(yīng)混凝土基材的膨脹收縮，且成型后的噴膜材料遇水可自行愈合，避免防水部位破損，噴膜擁有B1阻燃等級，屬于難燃材料，使用壽命可實現(xiàn)與建筑同壽命。

那么它究竟是一種怎樣的防水材料呢？讓我們?yōu)榇蠹乙灰徽归_。

二、材料介紹

丙烯酸鹽噴膜防水材料是由金屬氧化物和丙烯酸中和反應(yīng)而得到的化合物，以丙烯酸鹽為主體，添加引發(fā)劑，通過計量、攪拌、混合，并采用專用噴涂設(shè)備，A、B雙組份混合液噴出后在空氣中發(fā)生聚合反應(yīng)，進而在基面表層形成彈性防水膜。

丙烯酸鹽噴膜防水技術(shù)是一項由成膜材料、噴膜設(shè)備、施工工藝及檢測方法等構(gòu)成的系統(tǒng)技術(shù)，先將預(yù)先配置好的雙組份丙烯酸鹽原液分別加入氧化劑和還原劑，通過專用的噴膜設(shè)備（柱塞泵）輸送（1:1配比）到達噴槍，通過槍外霧化、混合，在噴射到基面后，瞬間引發(fā)聚合反應(yīng)（3-5秒），快速形成設(shè)計厚度，具有一定強度和韌性的致密防水層，起到對水的隔阻，達到防水效果。

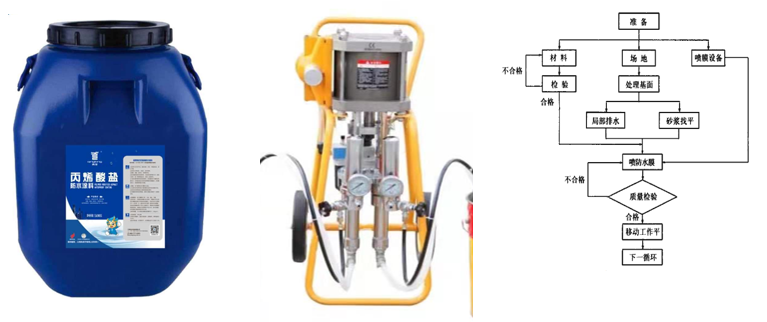

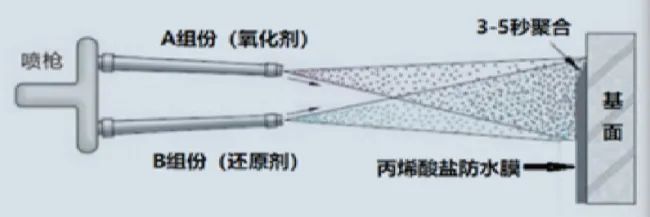

丙烯酸鹽噴膜示意圖

三、產(chǎn)品性能特點

1、噴涂瞬間反應(yīng)成膜（3-5秒），無搭接縫，整體性成膜。

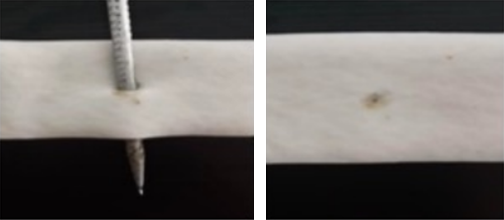

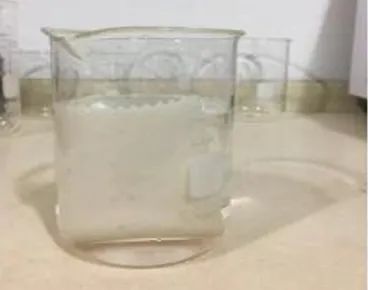

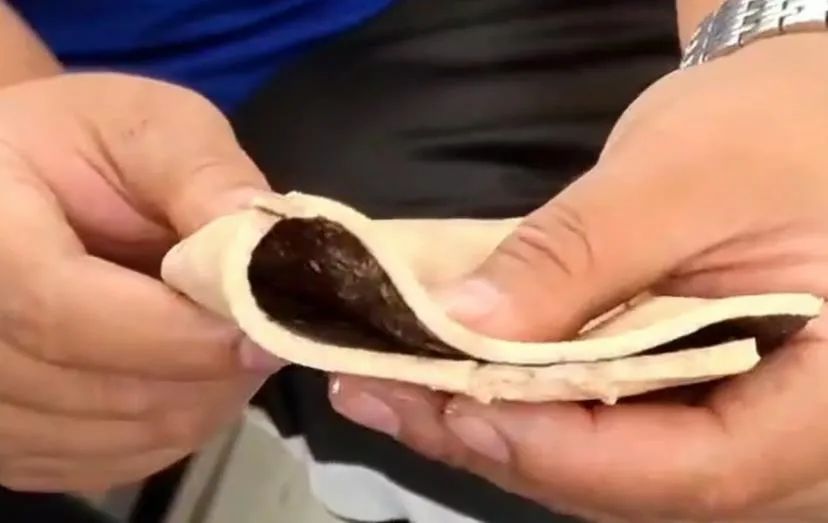

2、高彈性，損傷自我修復(fù)功能，結(jié)構(gòu)沉陷無影響。遇水則自愈，不漏水。

3、水性無毒環(huán)保材料，對環(huán)境無污染。

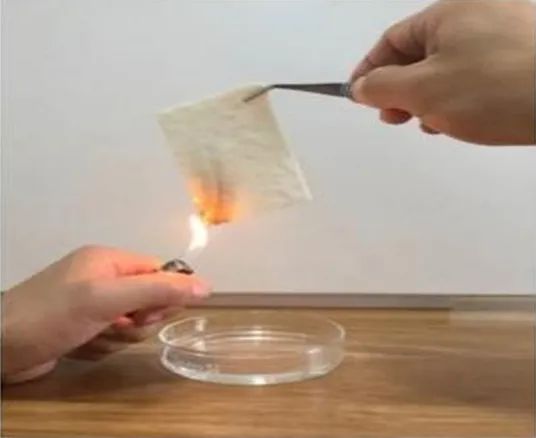

4、有機材料中最高防火阻燃，B1級材料。

5、耐強酸強堿，地下水介質(zhì)對材料無腐蝕。

6、材料與無混凝土的分子相似，與基層密貼，滲透性好，不竄水，即使對濕基面也可以施工。

7、材料的自身性能決定其使用壽命約達100年，真正與建筑物同壽命。

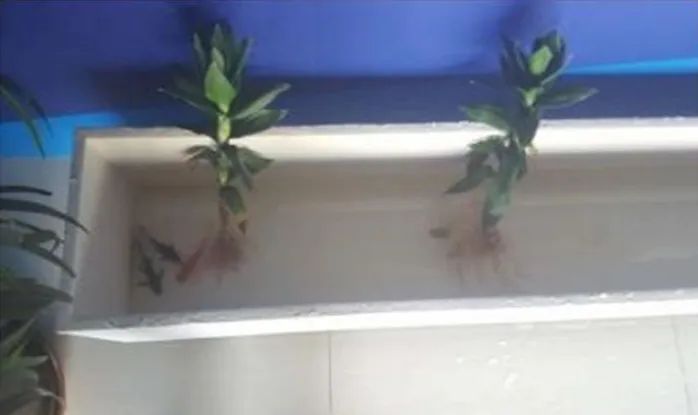

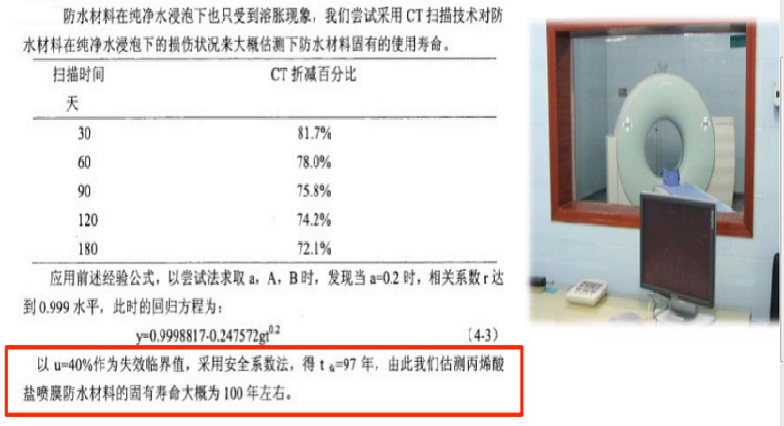

丙烯酸鹽噴膜防水材料耐久性測試

8、機械化施工，減少了人為影響，各種復(fù)雜部位一次成膜，能解決結(jié)構(gòu)復(fù)雜節(jié)點施工難點。

四、方案施工細節(jié)

（一）主要流程

基層驗收（關(guān)鍵工序）→基面處理→施工配料→細部節(jié)點處理→大面噴涂施工（涂料施工）→成品保護。

（二）施工要點

1、基層驗收（關(guān)鍵工序）：

防水基層是否符合施工要求時直接影響施工質(zhì)量的主要原因，因此基層應(yīng)滿足以下條件：

A、基層表面平整、清潔，基層充分干燥，無起砂、空鼓等現(xiàn)象；

B、基層表面不得有浮漿、空洞等缺陷，若有，應(yīng)修補平整；

C、各施工面內(nèi)陰陽角找平已找好，且平整、連續(xù)、無缺漏。

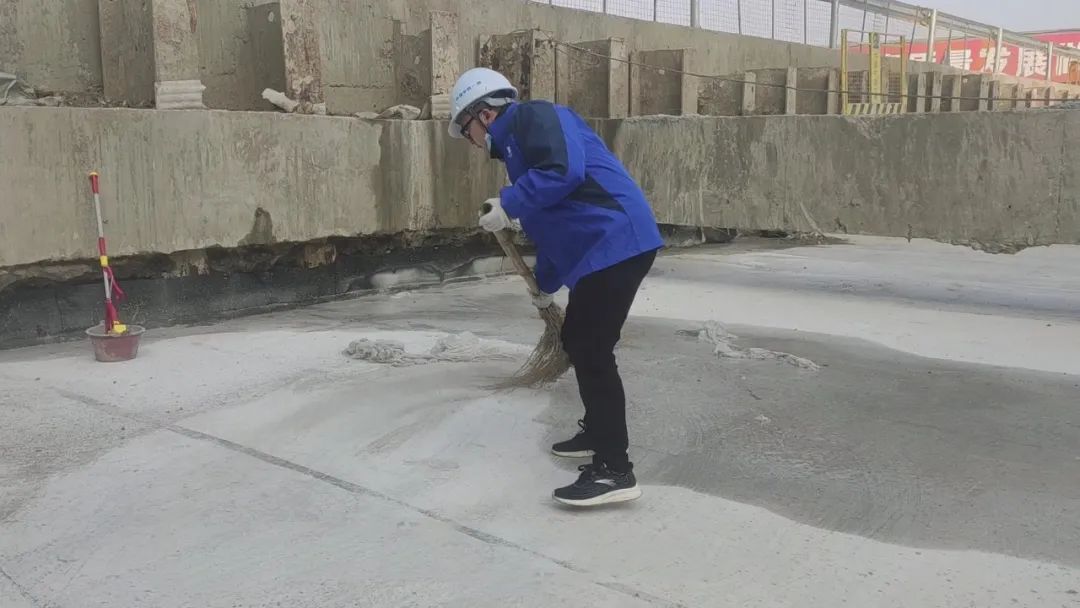

2、基面處理：

基層應(yīng)堅實、無疏松、起砂，要求基面干凈，不得有油污、雜物和其他可能破壞防水層的材料。如陰陽角處進行圓弧或做45度找平處理后再進行同種材料附加層處理，以達到最佳防水效果。

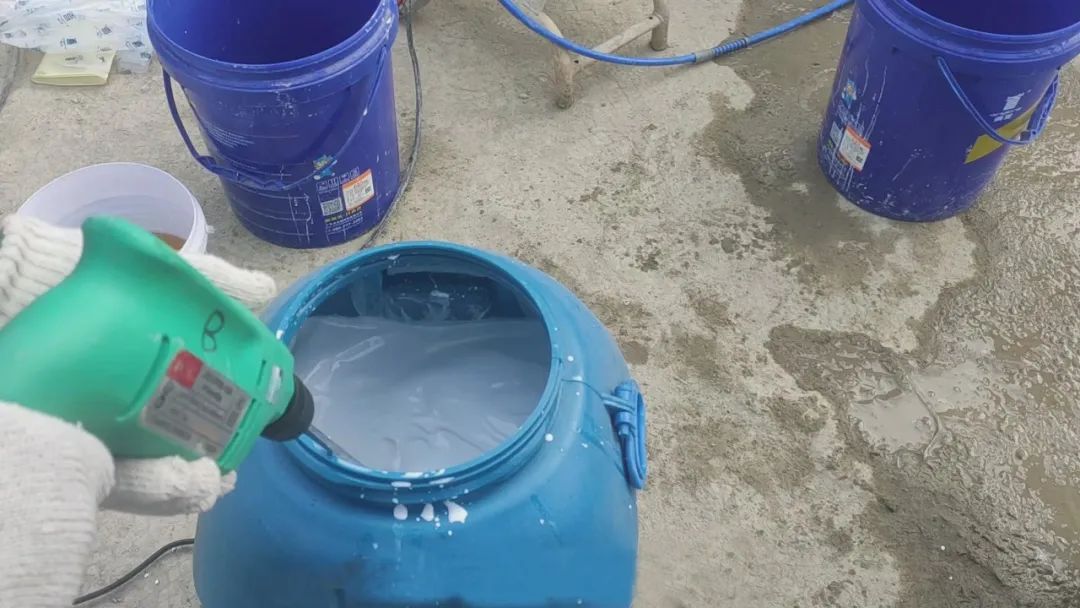

3、施工配料：

按照規(guī)定比例，配制A組份、B組份。

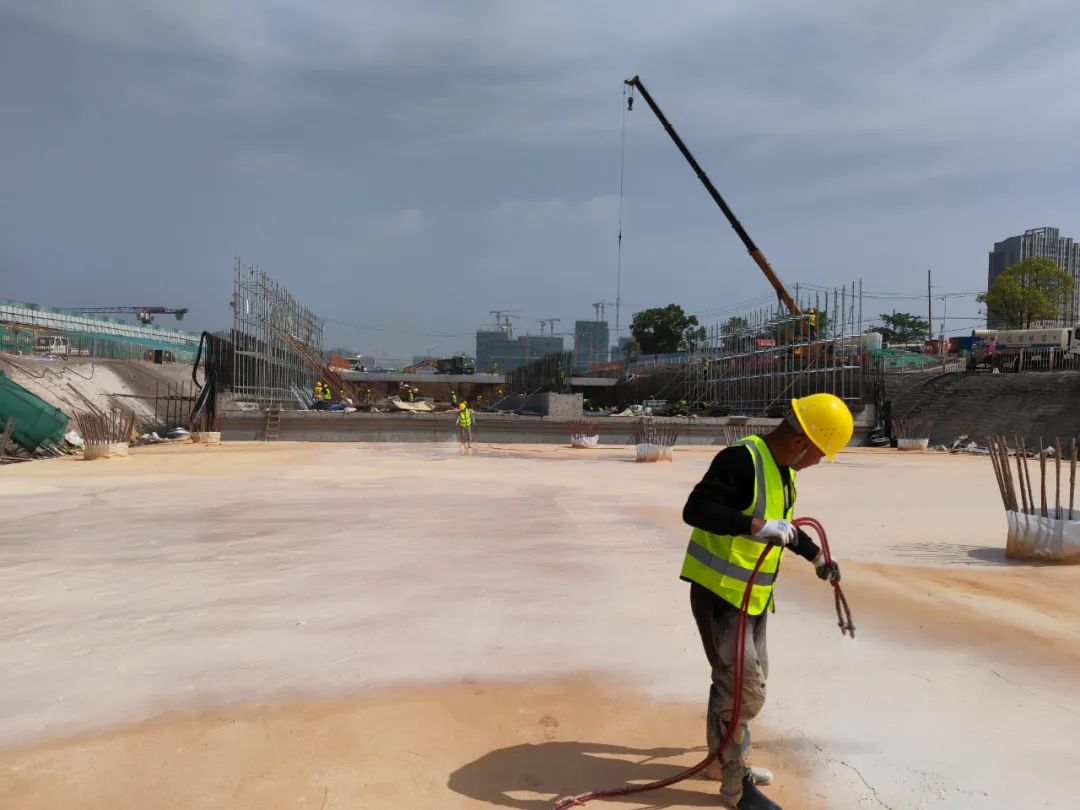

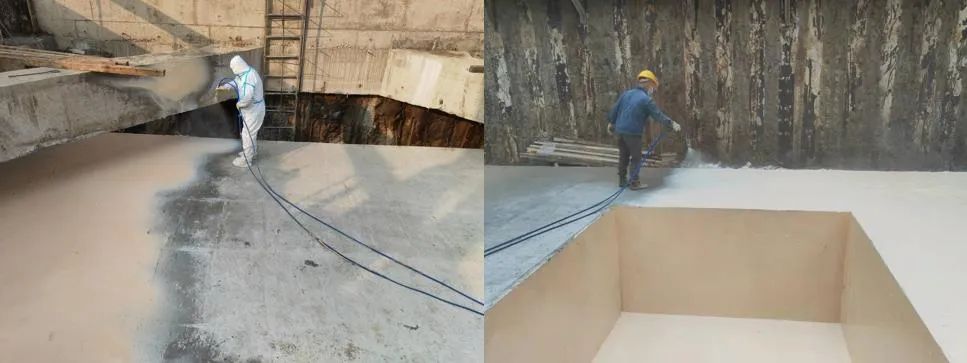

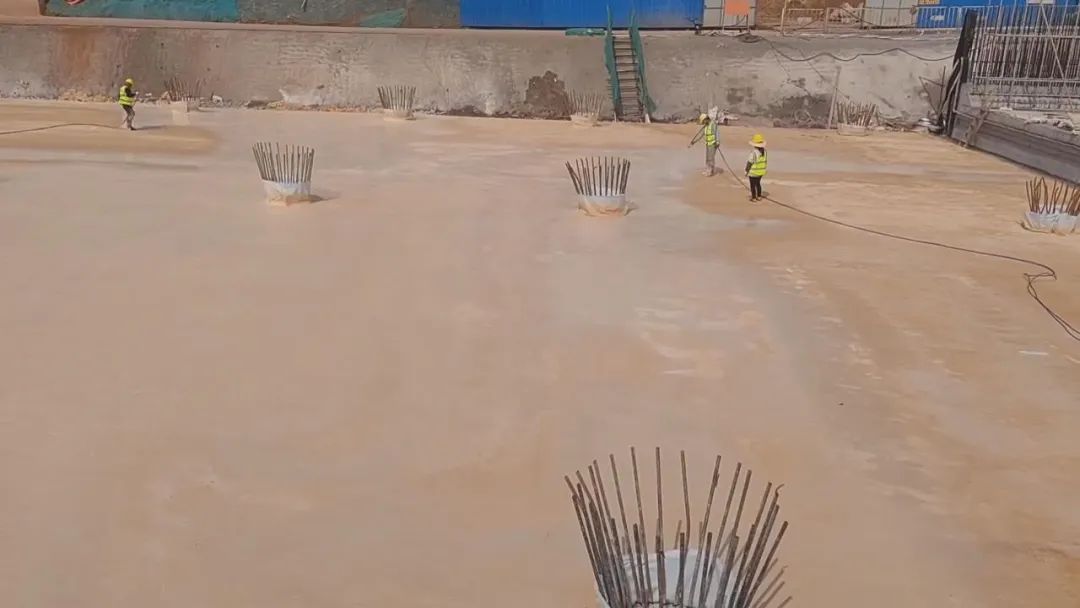

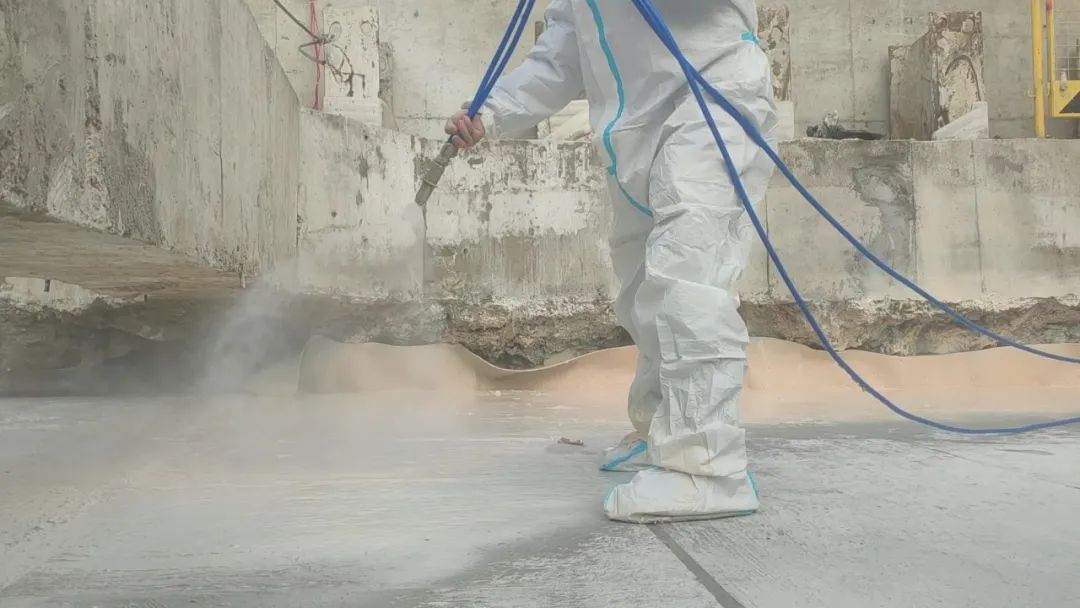

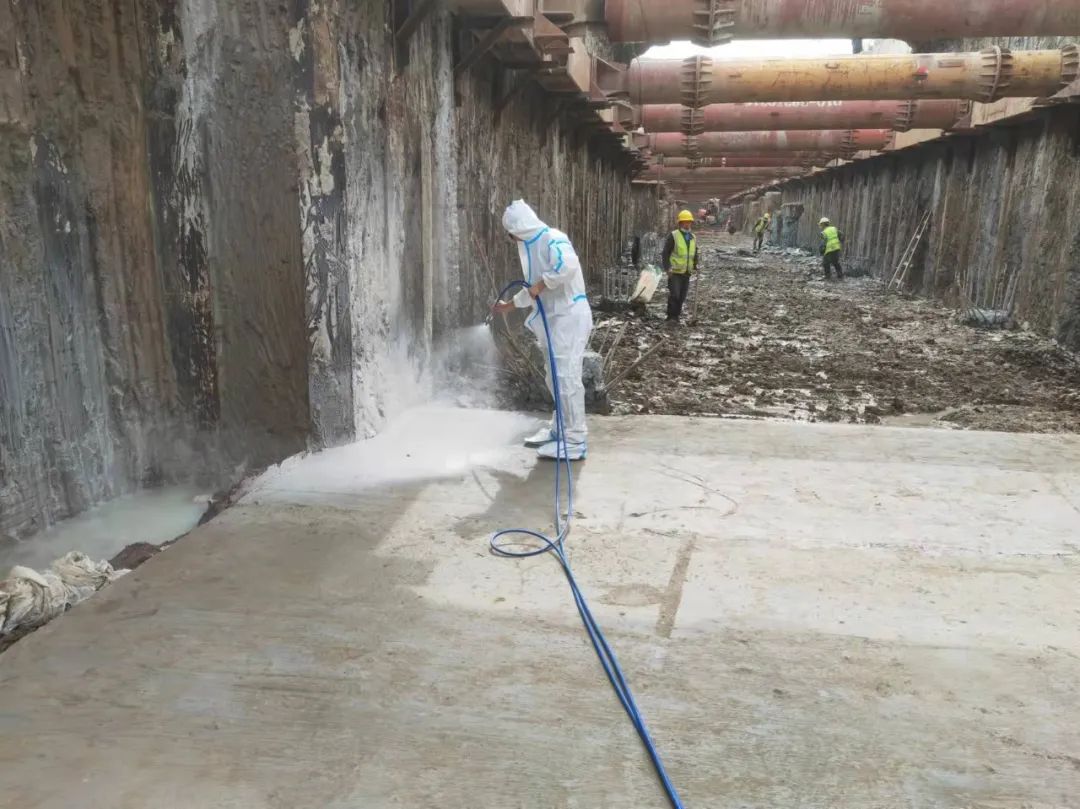

4、大面噴涂施工（涂料施工）：

A、對于基層及節(jié)點處理完畢經(jīng)驗收合格后方可進行大面積噴涂施工。嚴禁現(xiàn)場向A料和B料中添加任何物質(zhì)。嚴禁混淆A料和B料的進料系統(tǒng)。噴膜兩次作業(yè)面搭接時，應(yīng)對先期的噴膜防水接頭部分進行清洗并充分濕潤，噴膜防水層的搭接寬度不應(yīng)小于100mm。

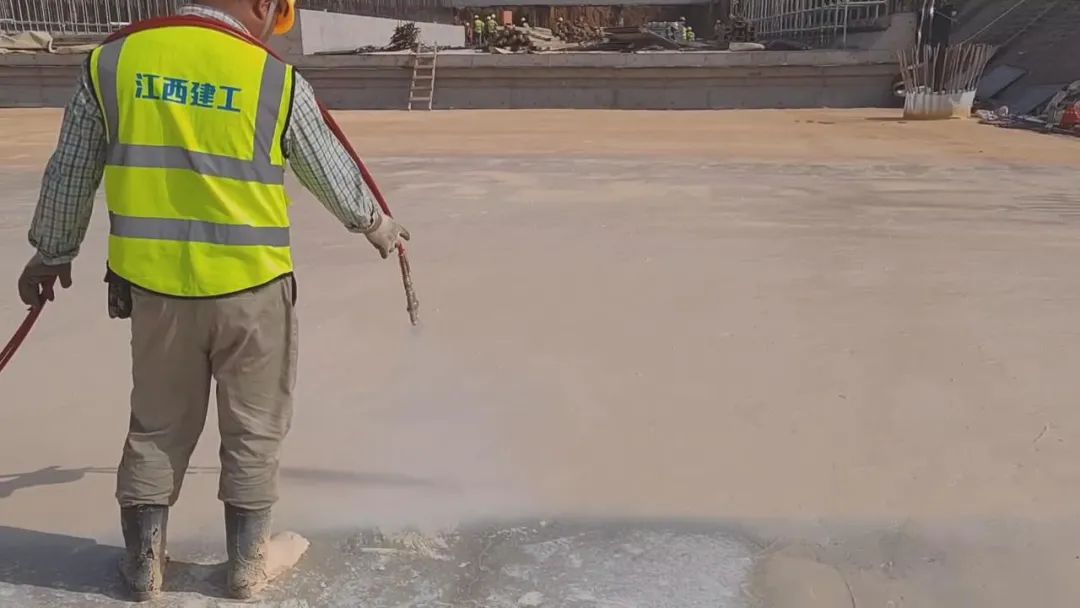

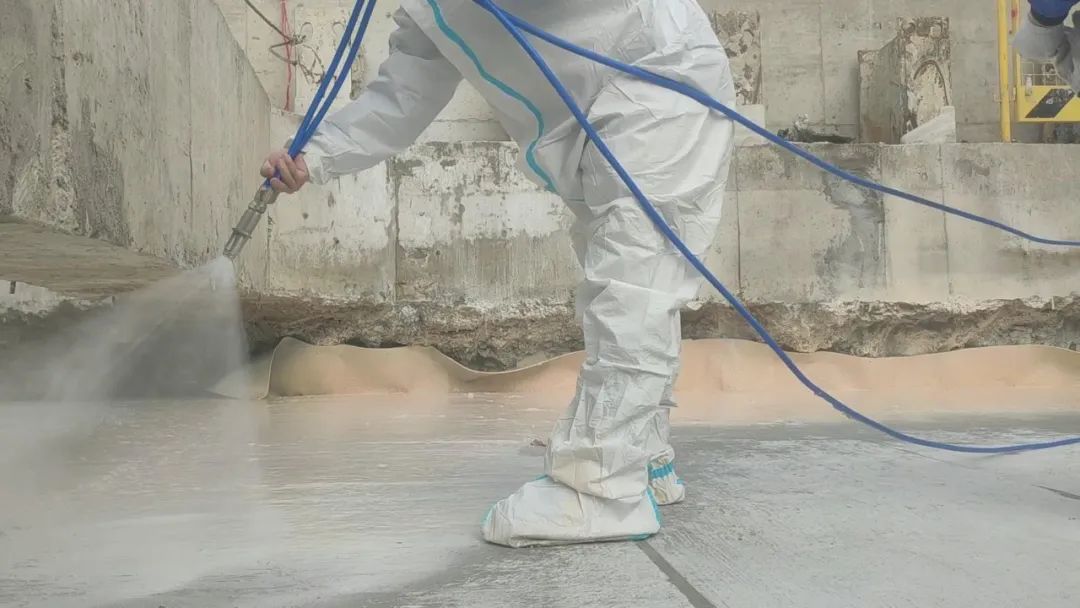

B、噴涂作業(yè)時，噴槍宜垂直于待噴基層，距離宜適中，并均速移動。應(yīng)按照先細部構(gòu)造后整體的連續(xù)作業(yè)，一次多遍，交叉噴涂至設(shè)計要求厚度。

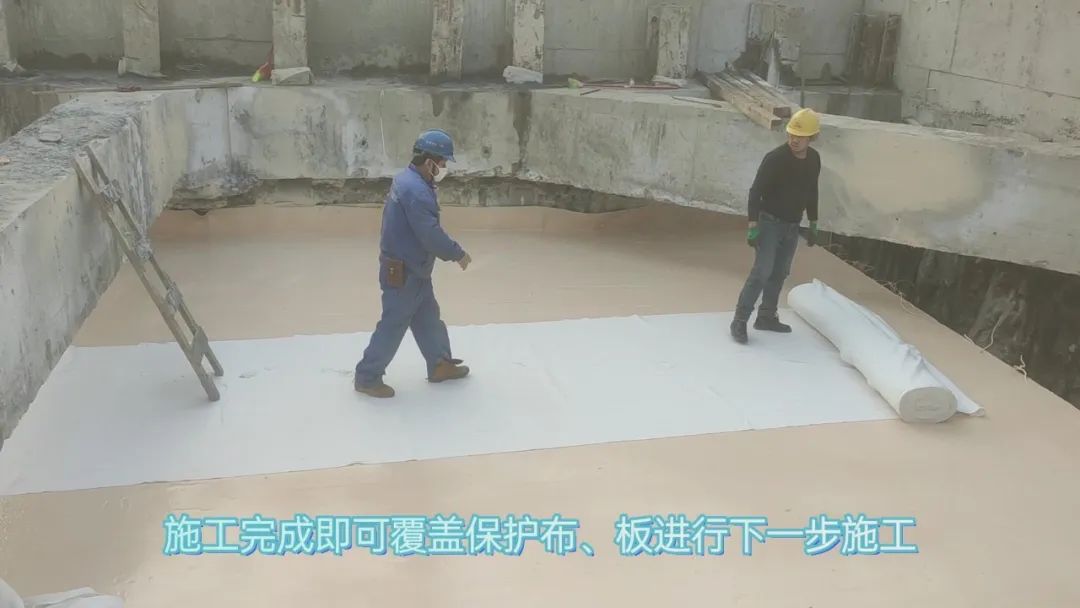

6、成品保護

完工后的防水成品，盡快組織驗收，經(jīng)檢驗合格后，須填寫記錄，質(zhì)量驗收記錄，并交付后續(xù)保護層施工，以防止防水層損壞。噴膜防水層局部出現(xiàn)蜂窩、脫層、穿孔等情況時，應(yīng)將缺陷部位的防水層切割清除，清理基面后補噴，補噴區(qū)域應(yīng)將缺陷部位完全覆蓋。

（三）注意事項

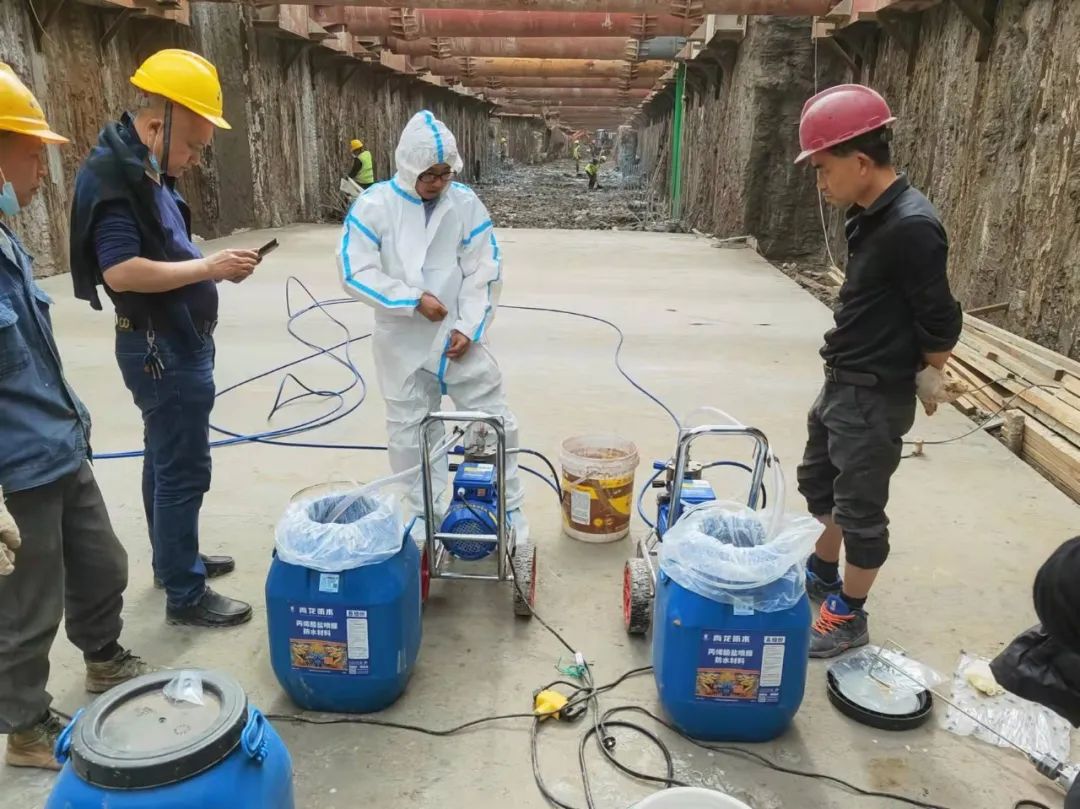

1、丙烯酸鹽噴膜防水施工應(yīng)采用專用噴膜設(shè)備。

2、丙烯酸鹽噴膜防水施工作業(yè)溫度宜為5度至35度，不宜在四級風及以上的露天環(huán)境下作業(yè)，嚴禁在雨、雪天實施露天噴膜作業(yè)。

3、丙烯酸鹽噴膜防水施工前應(yīng)對現(xiàn)場水、電、壓縮空氣等來源和穩(wěn)定性進行檢查，應(yīng)符合相關(guān)規(guī)程規(guī)定。

4、丙烯酸鹽噴膜防水層應(yīng)與所采用的其他材料之間具有相容性。

5、采用丙烯酸鹽噴膜防水技術(shù)時，應(yīng)考慮工程使用環(huán)境和丙烯酸鹽噴膜防水層的適應(yīng)性，在地下水酸性或堿性較強（pH≤5.5或pH≥13）及膜層長時間暴露在干燥環(huán)境中（相當溫度≤60%）時，應(yīng)采用相應(yīng)的保護措施。

6、丙烯酸鹽噴膜防水材料應(yīng)隨配隨用，配制后的材料存放在陰涼處，且存放時間不應(yīng)超過30分鐘。

7、丙烯酸鹽噴膜防水材料中的A液、B液自生產(chǎn)之日起，貯存期超過6個月后應(yīng)進行檢驗，合格后方可使用、當貯存期超過6個月時，應(yīng)按丙烯酸鹽噴膜防水材料原料技術(shù)性能指標表及丙烯酸鹽噴膜防水材料成膜性能指標中所列項目重新進行檢測，如出現(xiàn)液體中聚合成團現(xiàn)象、聚合不正常、聚合時間過快或者過慢、聚合物塑性過大等現(xiàn)象時，則該批次材料不能作用。

8、丙烯酸鹽噴膜防水材料運輸時應(yīng)防水曝曬，保持包裝完好，并應(yīng)保證不得破損。

9、丙烯酸鹽噴膜防水材料進場后，應(yīng)標識明晰，按種類、批次分開儲存，并應(yīng)防曬，且貯存溫度宜為5度至25度。

10、丙烯酸鹽噴膜防水應(yīng)由具備相應(yīng)資質(zhì)的專業(yè)隊伍進行施工，且操作人員應(yīng)經(jīng)驗豐富。

五、產(chǎn)品市場優(yōu)勢

我國地下工程滲漏水狀況堪憂。傳統(tǒng)材料能耗高、污染重、科技含量低。因防水材料和材料施工原因?qū)е碌臐B漏占比高達近90%。且目前主要防水材料為卷材類和涂料類，工藝相對落后。

青龍丙烯酸鹽噴膜（固的噴膜）與傳統(tǒng)防水材料比較：

1、傳統(tǒng)防水材料污染嚴重，丙烯酸鹽噴膜（固的噴膜）生產(chǎn)施工環(huán)保。

2、傳統(tǒng)防水材料施工復(fù)雜，丙烯酸鹽噴膜（固的噴膜）施工簡單。

3、傳統(tǒng)防水材料施工耗時低效，丙烯酸鹽噴膜（固的噴膜）施工便捷經(jīng)濟高效，告別拼接焊接。

4、丙烯酸鹽噴膜（固的噴膜）即便被刺穿，也能自行快速自愈，不竄水。

5、傳統(tǒng)防水材料假冒劣質(zhì)泛濫，丙烯酸鹽噴膜（固的噴膜）噴涂成膜，材真料實。

6、傳統(tǒng)防水材料后期維護費用繁多，丙烯酸鹽噴膜（固的噴膜）與建筑物同壽命。

六、其它工程案例

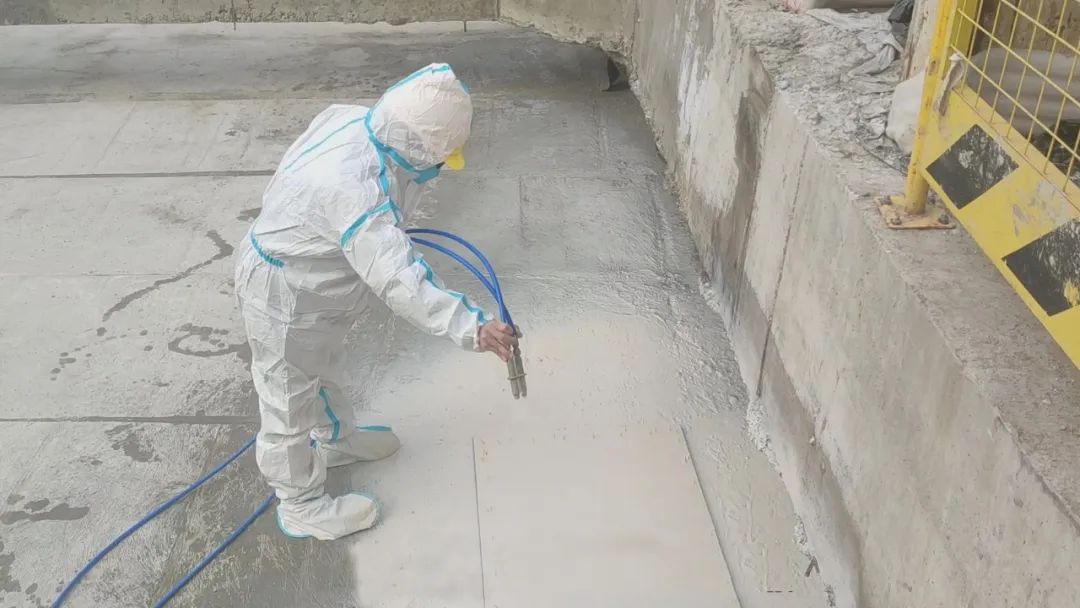

1、S204省道改擴建某段工程：

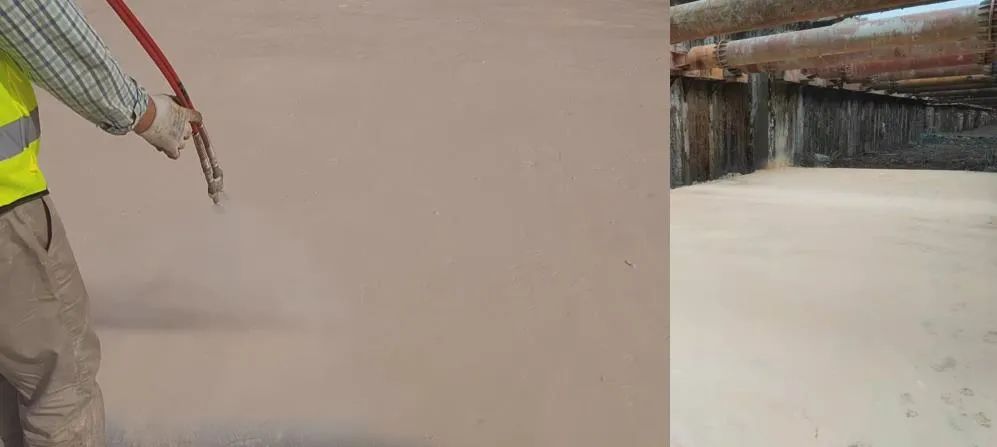

2、武漢長江新城市政道路項目：

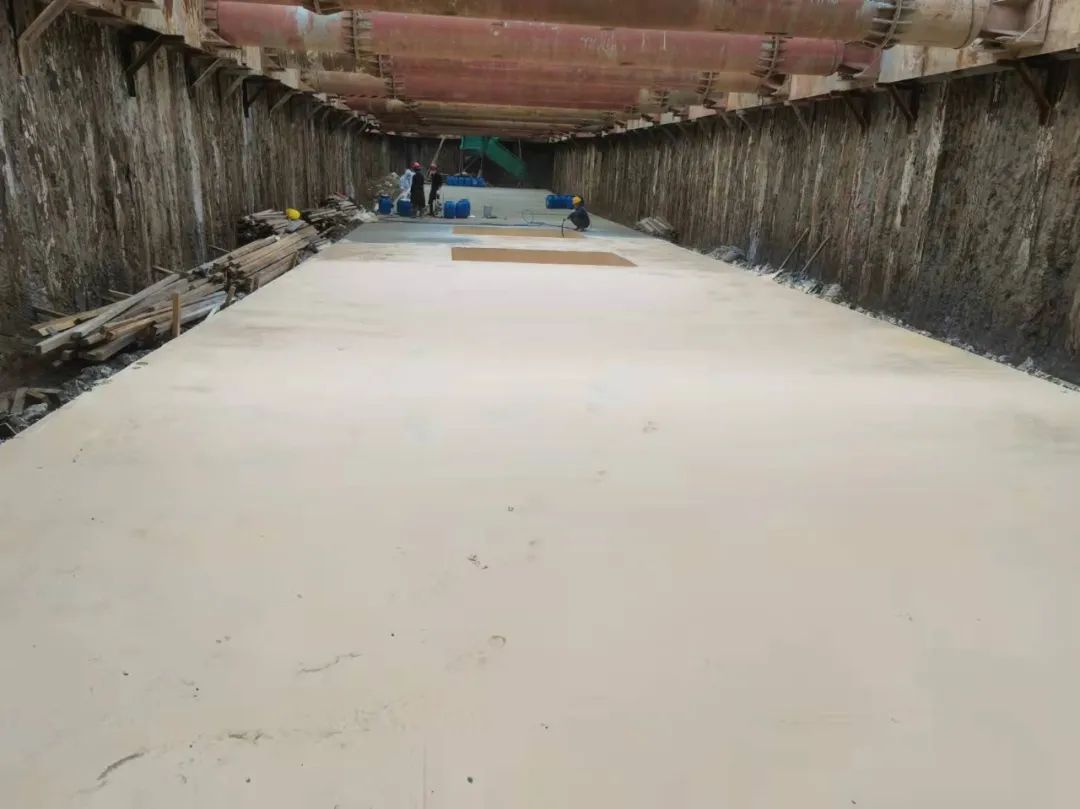

3、江蘇省江陰市長山大道項目：

同時，后期我們也將詳細介紹它在遂道工程中的應(yīng)用，歡迎大家關(guān)注學習。

如果你對本材料有深厚的興趣，歡迎來電咨詢或深入合作。熱線電話：4007772203
